Обвязка колонная

Для обеспечения герметичности и контроля над уровнем давления в концевой части обсадных колонн скважин, в нефтяной и газодобывающей отраслях, устанавливаются специальное устройства, выполняющее функцию обвязки. МеталлЭнергоХолдин предлагает купить обвязку колонную разных модификаций, отвечающую требованиям отраслевых стандартов качества и безопасности, по ценам от производителя.

Назначение

Обвязка колонная входит в комплекс устьевого оборудования. Ее устанавливают на выступающие концы обсадных колонн разрабатываемых скважин с герметичным соединением на резьбу.

Установка производится по ходу опускания в ствол, и крепления обсадных колонн цементом. Подбор обвязочного оборудования осуществляется исходя из расчетных показателей ожидаемого максимального пластового давления.

Колонные обвязки объединяют в единую систему технические и промежуточные эксплуатационные обсадные трубы. Обвязка служит для полостей между колоннам герметизацией и изоляцией. При этом система клапанов и задвижек обеспечивает доступность контроля над состоянием ствола скважины, и позволяет выполнять работы по обслуживанию оборудования.

В ходе бурильных работ обвязка служит для установки превентора – составной части комплекса оборудования, защищающего от выбросов. В условиях эксплуатации колонные обвязки используются для крепления арматуры управления и регулирования движения рабочей среды.

Номенклатура

В номенклатуре изделий, представленных в каталоге МеталлЭнергоХолдинг стальные обвязки колонные:

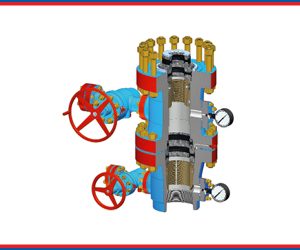

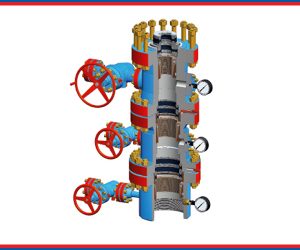

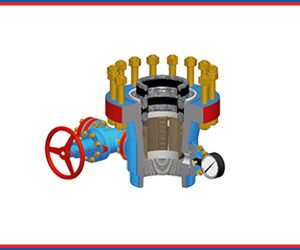

  • клиньевые – ОКК1, ОКК2, ОКК3;

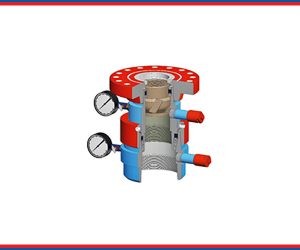

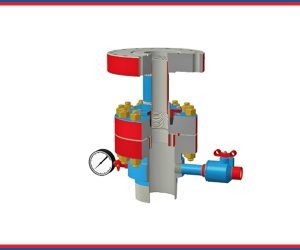

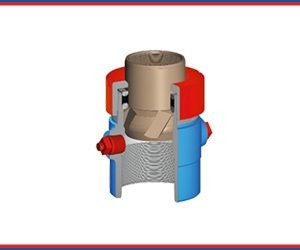

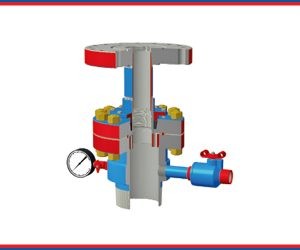

  • с муфтовой подвеской – ОК1-21, ОК1-35, ОКО1, ОКО2;

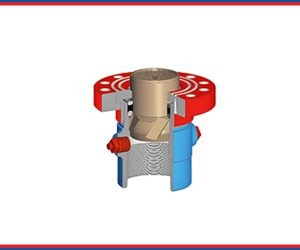

  • фланцевая, с муфтовой подвеской ОКО1Ф.

Выбор обвязки осуществляется на основании количества колонн, с учетом кондуктора.

Таблица 1. Пример обозначения обвязки колонной

ОбозначениеРасшифровка обозначения
ОКК2-70-168х245х299 К2 ХЛПример полного обозначения
ОККОбвязка колонная для крепления колонн с помощью клиньев
2Число колонн в обвязке (2) + кондуктор
70Допустимое рабочее давление в системе, МПа
168Диаметр сечения первой колонны, мм, (D)
245Диаметр сечения последующих колонн, мм, (D1, D2)
299Диаметр кондуктора, мм, (Dkl)
К2Стойкость к коррозии. Допустимая рабочая среда с уровнем H2S и СО2 – не более 6%
ХЛСпособность к работе в условиях низких температур

Допустимые условия эксплуатации от – 60°С до + 90°С. В зависимости от уровня агрессивности среды и условий эксплуатации подбираются колонны из соответствующих марок стали. Типовые изделия производятся из стальных сплавов 30ХМЛ, 30ХМА:

  • с нормальным уровнем стойкости к коррозии, в среде с СО2, до 6% – К1;
  • с относительно высокой сопротивляемостью коррозии, учитывая углеводородную среду с уровнем содержания H2S и СО2, до 6% – К2;

По требованию заказчика возможна поставка, изделий из стали с высокой стойкостью к коррозии, работающей при концентрации H2S и СО2 – до 25%.

Конструкция и основные параметры

Кроме клиньев или соединительных муфт, в конструкцию обвязки колонной входят:

  • корпус ‐ количество в зависимости от типа устройства;
  • крестовина или катушки;
  • колонные головки;
  • паркеры;
  • манифольды, по числу колонн;
  • задвижки;
  • нагнетательные клапаны;
  • подвески.

Корпус конструкции навинчивается непосредственно на обсадную трубу. В клиньевой обвязке полость корпуса имеет коническую форму. Благодаря этому, размещенные клинья способны удерживать внутреннюю колонну трубы. В изделиях типа ОКО, удерживающим элементом является муфта.

Таблица 2. Основные параметры

ОбозначениеДопустимое рабочее давление в системе, МПа(D), мм(D1), мм(D2), мм(Dk), мм
ОКК121, 35140, 146, 168, 178219, 245, 273
ОКК221, 25, 70219, 245299, 324
ОКК321, 25, 70146, 168, 178219, 245299. 324426
ОК1-2121245
ОК1-3535
ОКО121
ОКО221, 35, 70245324
ОКО1Ф21, 35245



Наши преимущества

МеталлЭнергоХолдинг обеспечит сертифицированными обвязками колонными предприятия России и ближнего зарубежья. Технология изготовления соответствует требованиям норм для объектов с горючими и взрывоопасными веществами. У нас высокое качество, репутация надежного поставщика и лучшие цены.

Купить оборудование от компании МеталлЭнергоХолдинг – это хорошая возможность обеспечить разработку скважины надежными, с большим сроком эксплуатации обвязками, и сэкономить денежные средства. Сделайте заказ по номеру телефона, пришлите заявку на электронный адрес. Доставим в ускоренные сроки.

Обвязки колонные – купить и заказать вы всегда сможете от Группы Компаний МеталлЭнергоХолдинг, доставим в любой регион на Ваш объект, клиньевая ОКК1, ОКК2, ОКК3, ОКО1-21-146, ОКО1Ф-21 35-146 168,178×245, ОКО2, ОК1-21-146, ОК1-35-146
