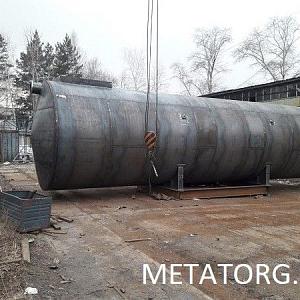

Резервуары стальные РГС

ГК МеталлЭнергоХолдинг реализует резервуары стальные РГС напрямую от производителя, без посредников и переплат. Мы предлагаем купить емкости сварные с доставкой на склад или на объект заказчика. Погрузка и отправка в день оплаты, на оптовые партии делаем скидки. Для постоянных клиентов возможна рассрочка или отсрочка платежа на срок до 30 дней.

Описание

Емкости стальные типа РГС применяются для хранения нефти и продуктов ее переработки, питьевой воды, пожарного резерва. Их используют на АЗС для хранения и выдачи горюче-смазочных материалов. В сельском хозяйстве и на предприятиях по производству пищевых продуктов они служат для длительного или временного хранения жидких удобрений, сырья и готового продукта — молока, масла, спиртосодержащих жидкостей и концентратов.

Особенности конструкции

Сварные резервуары изготавливаются в соответствии с ГОСТ 170З2-2010 и OCT 26 291-94, а также ТУ завода-изготовителя. Существует несколько видов горизонтальных резервуаров, которые отличаются конструкцией и местом установки. Емкости для наземного монтажа обозначаются буквами РГСН, для подземного — РГСП, двустенная подземная модификация имеет маркировку РГСПД.

Двустенные металлоконструкции выполнены по принципу «стакан в стакане», когда расстояние между двумя стенками не превышает 4 мм. Такая конструкция обеспечивает безопасность эксплуатации емкостей, многократно снижает риск разгерметизации и протечки рабочей среды. Межстенное пространство заполняют тосолом или другой демпфирующей жидкостью.

РГС может быть установлен над или под землей, либо заглублен в почву частично. В этом случае над ним может быть создан искусственный холм. Чтобы предотвратить замерзание или загустение жидкости, емкости оснащают системой обогрева. Внутрь устанавливается спиралевидный, плоский или многоярусный змеевик, который выполняет роль теплообменника. По нему циркулирует нагретая жидкость или пар. Чтобы снизить потери тепла или наоборот, предотвратить нагревание рабочей среды, используют теплоизоляцию. Терморубашка монтируется снаружи корпуса или закладывается в пространство между стенок

Конструктивно емкость состоит из корпуса с кольцами жесткости, торцевых элементов (днищ), люка-лаза, опор, РГСП дополняются горловиной. Для подключения оборудования или присоединения к системе слива/раздачи рабочей среды емкости снабжаются патрубками. Для установки РГС на ровную жесткую поверхность в нижней части корпуса монтируются опорные стойки. Кольца жесткости внутри корпуса размещаются в тех точках, где крепятся опоры. Резервуары, предназначенные для установки на седловидные опоры из железобетона, песчаную подушку или бетонную плиту, проектируются без металлических опор.

Смотровые люки изготавливаются круглой или квадратной формы с диаметром условного прохода 0,8 м. Корпус состоит из обечаек, количество которых определяется типом и объемом резервуара. Элементы корпуса свариваются встык или внахлест.

Емкости выпускаются с днищами трех типов — плоскими, коническими, сферическим. Обязательными элементами конструкции являются лестницы, площадки обслуживания, элементы заземления, дыхательные клапаны. К вспомогательному оборудованию относятся насосы, датчики уровня, манометры, термометры, огнепреградители, топливораздаточные блоки. Для транспортировки и установки резервуаров на внешних стенках корпуса предусмотрены парные строповочные петли. Их количество зависит от размеров и веса емкости.

Размеры и объемы

Согласно ГОСТ сварные емкости горизонтального типа выпускаются вместительностью от 3 до 150 м3, длиной от 2,06 до 15,7 м. Ориентировочная масса резервуара, изготовленного из конструкционной стали, равняется от 530 кг до 11,3 тонн.

Размеры и масса типовых одностенных горизонтальных емкостей указаны в таблице.



Тип

Объем, м3Диаметр, мДлина, мТолщина

стенок, мм

Опоры, шт.Вес, тПлощадь поверхности, м2.
наружнойвнутренней
РГС 331,42,06420,53013,016,0,0
РГС 551,92,00420,70019,023.ю0
РГС 10102,063,40420,99027,033,0
РГС 15152,074,904-621,40037,044,0
РГС 20202,205,104-631,70044,051,0
РГС 25252,246,804-632,15052,067,0
РГС 30302,307,804-632,65062,077,0
РГС 40402,409,604-643,10074,089,0
РГС 50502,809,606-843,70092,0110,0
РГС 60602,8010,606-854,000105,0126,0
РГС 75753,209,606-854,500109.0132,0
РГС 1001003,2412,606-865,400140.0168,0
РГС 1001003,2412,606-867,900140,0168,0
РГС 1201203,4013,50869,200180,0197,0
РГС 1501503,5015,708711,300224,0255,0

Для защиты от коррозии поверхность корпуса грунтуется, обрабатывается резино-битумной мастикой РБМ. Чтобы увеличить срок эксплуатации резервуаров с подземной установкой и снизить воздействие влаги и почвенной коррозии, на стенки корпуса и днища наносится наплавляемая битумная гидроизоляция толщиной до 4 мм. Это позволяет увеличить срок службы металлоконструкций в 1,5-2 раза.

Материалы

В качестве основного материала для изготовления сварных емкостей используется листовая горячекатаная сталь ГОСТ 1990З-2015 и 27772-88, а также листы и полосы, сортовой и фасонный прокат ГОСТ 2591-2006,11474-76,13229-78,19282-73.

Элементы конструкции производятся из конструкционных марок и специальной строительной стали. Для изготовления основных деталей корпуса резервуаров, предназначенных для эксплуатации в районах с расчетной температурой до -40°C применяется низкоуглеродистая сталь C245, Ст3пс5, Ст3сп5. Емкости, используемые в более жестких условиях, при температуре ниже -40°C, производятся из строительной стали C345, 12Г2С, 09Г2С.  Сварочные работы выполняются в соответствии с ГОСТ 5264, 115З4, 14771, 2З518, 8713. Герметичность и надежность эксплуатации емкостей обеспечивается точностью расчетов и высоким качеством сварных соединений.

Резервуары проходят ряд испытаний на производстве, включая проверку герметичности гидравлическим или пневматическим способом, контроль качества сварных стыков, их устойчивость к нагрузкам на растяжение и изгиб, ударную вязкость. Испытания сварных швов проводятся физическими, механическими способами, с применением цветной или магнитопорошковой дефектоскопии.

Изготовление РГС на заказ

Рекомендуемый объем и габаритные размеры нормируются госстандартами. Для емкостей стандартных размеров были разработаны типовые проекты. Однако практика показывает, что стандартные резервуары не всегда могут использоваться в конкретных условиях. При изготовлении сварных емкостей под заказ учитываются условия эксплуатации и пожелания заказчика. Например, в стесненных условиях на стройплощадке оптимальным вариантом будет более компактная по длине емкость, объем которой будет компенсироваться увеличенным диаметром корпуса.

Возможно изготовление резервуаров любых форм включая нестандартные — цилиндрические, с сечением квадратной или прямоугольной формы, П-образные или L- образные. По согласованной спецификации емкости изготавливаются из алюминия, дюраля, нержавеющей или оцинкованной стали. В базовой комплектации также возможны изменения — разделение резервуара на несколько отсеков, изменение количества люков и патрубков, увеличение длины горловины.

В нашей компании можно купить резервуары стальные РГС по выгодным ценам. Узнать подробнее о стоимости и комплектации емкостей можно у наших менеджеров, позвонив по телефону, указанному на сайте.

Резервуары стальные РГС ( резервуар горизонтальный стальной ) от производителя Группа Компаний МеталлЭнергоХолдинг

ПараметрРГС-100РГС-75РГС-50РГС-25РГС-10РГС-5
Объем РГС РГСН, м3100755025105
Давление средыналив 0,07 МПаналив 0,07 МПаналив 0,07 МПаналив 0,07 МПаналив 0,07 МПаналив 0,07 МПа
Температура рабочей средыот -50 до +90от -50 до +90от -50 до +90от -50 до +90от -50 до +90от -50 до +90
Минимальная допустимая температура стенки-60-60-60-60-60-60
Диаметр 3240 мм3240 мм2780 мм2510 мм2020 мм1450 мм
Длина емкости 12700 мм9720 мм9610 мм4840 мм3320 мм3000 мм
Толщина стенки корпуса РГС  от 4 мм до 10 ммот 4 мм до 10 ммот 4 мм до 10 ммот 4 мм до 8 ммот 4 мм до 8 ммот 4 мм до 10 мм
Ширина опоры 300 мм300 мм300 мм300 мм300 мм250 мм
Охват опоры 120 градусов120 градусов120 градусов120 градусов120 градусов120 градусов
Сейсмичность района размещения не более 6 балловне более 6 балловне более 6 балловне более 6 балловне более 6 балловне более 6 баллов
Масса, тонн6,83 т5,685 т4,325 т2,315 т1,345 т0,83 т
